Datos del producto:
Pago y Envío Términos:
|
| Capacidad de doblez máxima: | 38.1x1.8m m | Tubo redondo/tubo de acero inoxidable: | 38.1x1.2m m |
|---|---|---|---|
| Tubo/metal cuadrados: | 30x1.5m m | Radio de doblez: | 25~150m m |
| Gama del radio de doblez/tubo cuadrado: | 25~130m m | Gama del ángulo de plegado: | 190degree |
| Resaltar: | dobladora del tubo del CNC de la simulación 3D,dobladora del tubo del CNC 190degree,dobladora del tubo del CNC 1200mm/sec |
||
Aumentador de presión de la extensión de la curva de la cola del doblador del tubo de CNC38RET+RBE-4A conveniente para la tubería de acero inoxidable

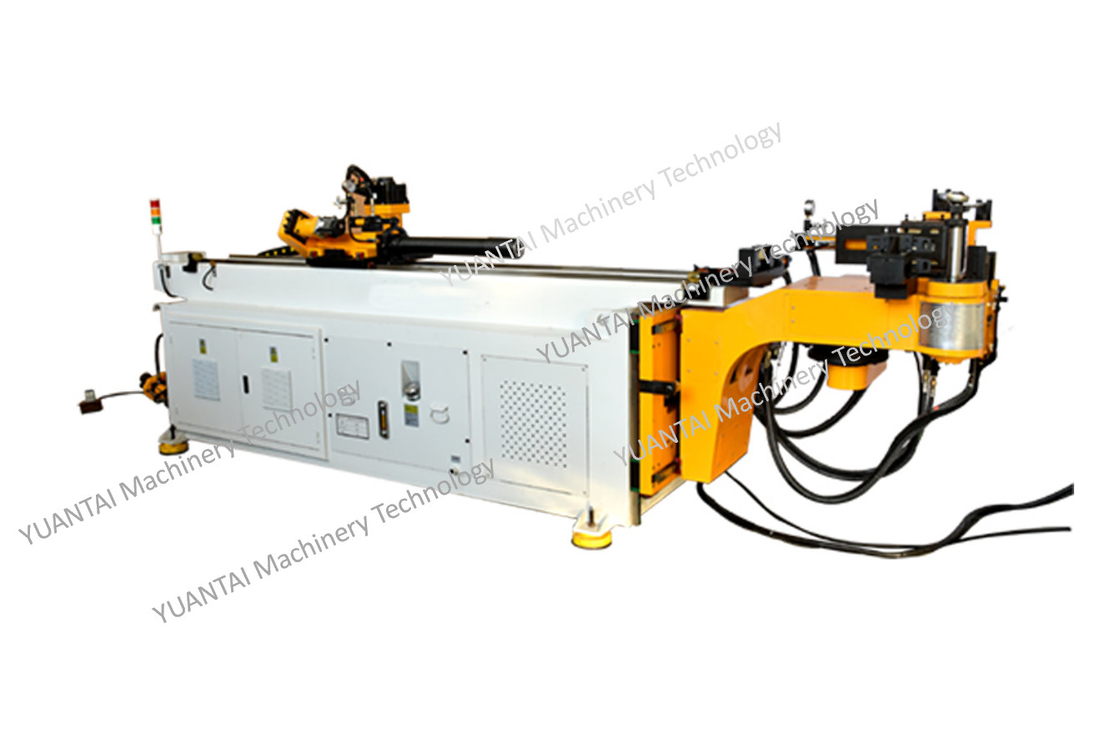

Doblador del tubo de CNC38RET+RBE-4A
Esto es una dobladora del tubo completamente automático del CNC, formando una vez, con los motores servos múltiples, y doblando más exactamente.
Ventajas del uso del equipo
1, puesto de trabajo automático de la dobladora del tubo, tubo que forma en una vez.
2, reducen el trabajo, ahorrando coste laboral.
3, dos máquinas cada uno de la alimentación automática alimentan el doblador del tubo automáticamente, y un robot carga y empalieta los dos dobladores del tubo al mismo tiempo.
4, el proceso entero todo es controlado por el PLC, con el interfaz antropomecánico de la pantalla táctil, la eficacia se mejora enteramente.
5, identificación automática de las soldaduras del tubo para hacer que la máquina de la curva del tubo evita la costura de la soldadura.
6, utilizan el robot industrial para cargar y descargar el amontonamiento.
Parámetros técnicos principales del equipo
| características de la máquina | parámetro técnico principal | ||
| (1) doblez servo de Electical | Capacidad máxima | tubo redondo/tubo del hierro (S=40kgf/mm) | 38.1x1.8t |
| (2) importó el motor servo y el reductor | Tubo redondo/no tubo del metal del hierro (S=25kgf/mm) | 38.1x1.2t | |
| (3) sistema informático independiente de R y de D | Tubo de acero de /stainless del tubo redondo (S=60kgf/mm) | 38.1x1.2t | |
| (4) la capa 1-5 muere opcional | Tubo cuadrado/tubo del metal (S=40kgf/mm) | 30x1.5t | |
| (5) tipo completo del motor de 11 ejes opcional | Radio de doblez | 25~150m m | |
| tipo de Empuje-doblez, radius7D de doblez | Eje de doblez servo | precisión | ±0.05 |
| velocidad máxima | 166°/sec | ||
| Eje de alimentación material servo | precisión | 0.05m m | |
| velocidad máxima | 1200mm/sec | ||
| El tubo servo gira eje | precisión | 0,05 | |
| velocidad máxima | 220°/sec |
Usos:

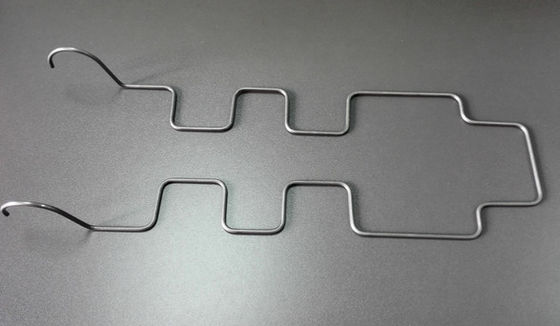

Auto, moto, aviones, bicicleta, bici de los niños, equipo de la aptitud, muebles, equipo al aire libre, aire acondicionado, maquinaria de comida, tubo nulcear tal como reactor, evaporador y cambiador de calor.
Características de la máquina:
1. La función automática de la simulación 3D para tubo-formar se selecciona como sea necesario.
2. Una error-falta automática que detecta la función se proporciona, y los errores y las faltas se exhiben en la pantalla, de modo que el operador pueda localizar averías mucho fácilmente.
3. La función automática de la simulación 3D para detectar la posición interferring se selecciona como sea necesario.
4. Todos los datos de proceso son entrados por la pantalla táctil.
5. De acuerdo con el cambio de materiales, cada curva se fija con un valor de la remuneración, una velocidad y un hueco demoulding.
6. El modo de alimentación comprende el modo de alimentación de fijación con abrazadera o el modo de alimentación directo que se selecciona como sea necesario.
7. El coordenada de X.Y.Z se puede cambiar automáticamente en el Y.B.C que procesa valores.
8. Después de que se compilen los datos, los datos son protegidos por una llave, para prevenir los datos de cualquier modificación.
9. Se fijan la posición de alimentación de un carro de alimentación, la posición de la seguridad, la posición de interferencia del modo de la rueda y la posición de interferencia dirigida del modo, para poder adaptar finalmente un generador de la onda del pulso de la rueda de mano, la posición pueden ser recordadas automáticamente, y el error causado por la medida manual y la pérdida causada por el carro de alimentación que topa la máquina se eliminan.
10. El eje de alimentación realizará la detección automática antes de actuar, para evitar el eje de alimentación de topar la máquina.
