Datos del producto:
Pago y Envío Términos:
|
| Capacidad de doblez máxima: | 18x1.6m m | Tubo redondo/tubo de acero inoxidable: | 18x0.8m m |
|---|---|---|---|
| Tubo/metal cuadrados: | 15x1.2m m | Radio de doblez: | 10~80m m |
| Gama del radio de doblez/tubo cuadrado: | 15~70m m | Gama del ángulo de plegado: | 190degree |
| Resaltar: | El CNC del robot industrial instala tubos la dobladora,Dobladora del tubo estable del CNC,Dobladora del tubo del CNC del control del PLC |
||
Máquina dobladora de tubos CNC estable con robot industrial CNC18RED
Dobladora de tubos CNC18RED
Características de la máquina:
1. Estación de trabajo automática de la máquina dobladora de tubos, formación de tubos en una sola vez.
2. Reducir la mano de obra, ahorrando costes laborales.

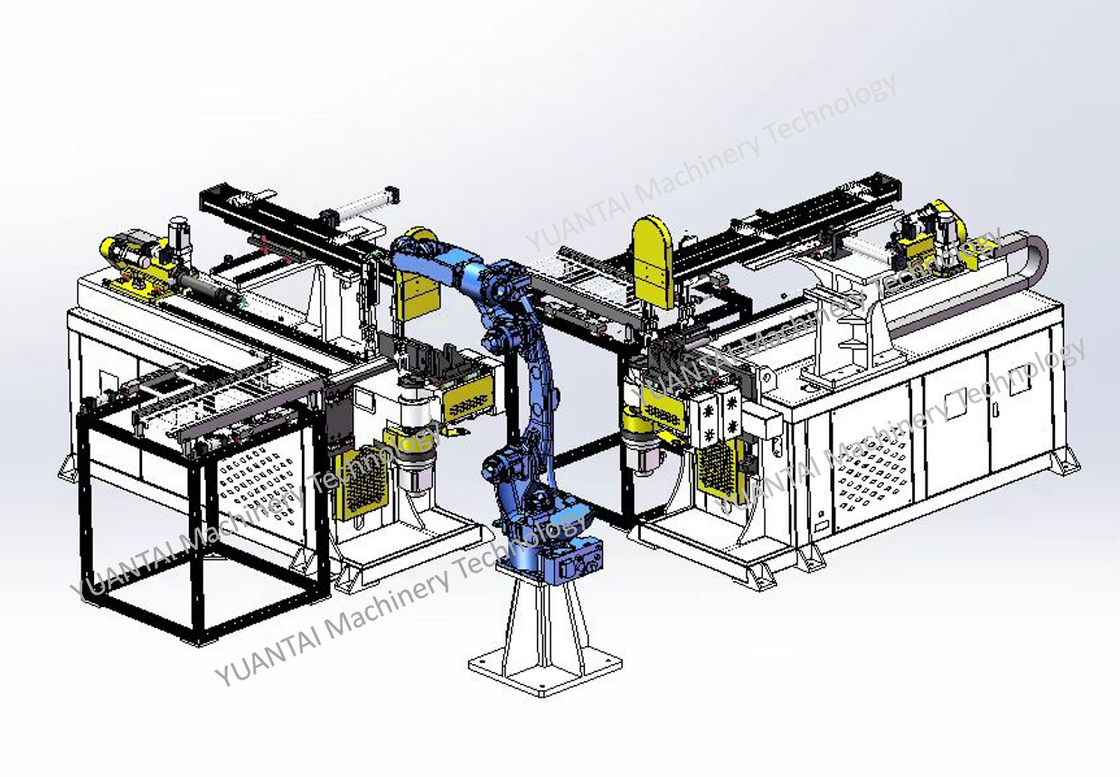

3. Dos máquinas de alimentación automática alimentan la dobladora de tubos automáticamente, y un robot carga y paletiza las dos dobladoras de tubos al mismo tiempo.
4. Todo el proceso está controlado por PLC, con interfaz hombre-máquina de pantalla táctil, la eficiencia se mejora por completo.
5. Identificación automática de soldaduras de tubos para hacer que la máquina dobladora de tubos evite la costura de soldadura.
6. Utilice el robot industrial para cargar y descargar el apilamiento.
Parámetro del producto:
| características de la máquina | parámetro técnico principal | ||
| (1) servo doblado eléctrico | máxima capacidad | tubo redondo/tubo de hierro ( S=40kgf/mm ) | 18x1.6t |
| (2) servomotor y reductor importados | Tubo redondo/tubo de metal sin hierro (S=25kgf/mm) | 20x2.0t | |
| (3) Sistema de software de I + D independiente | Tubo redondo/tubo de acero inoxidable ( S=60kgf/mm ) | 18x0.8t | |
| (4) troquel de 1 a 6 capas opcional | Tubo cuadrado/Tubo de metal ( S=40kgf/mm ) | 15x15x1.2t | |
| (5) Tipo de motor completo de 11 ejes opcional | Barra redonda (S=40kgf/mm) | 8 | |
| máxima capacidad | precisión | ±0,05 | |
| máxima velocidad | 180°/seg | ||
| Eje de alimentación de material servo | precisión | 0,05 mm | |
| máxima velocidad | 1200 mm/s | ||
| Eje de rotación del tubo servo | precisión | 0.05 | |
| máxima velocidad | 300°/seg |
Industria de aplicación recomendada:
Automóviles, motocicletas, aviones, bicicletas, bicicletas para niños, equipos de gimnasia, muebles, equipos para exteriores, aire acondicionado, maquinaria para alimentos, tubos nucleares como reactores, evaporadores e intercambiadores de calor
Características de la máquina dobladora de tubos:
1. La función de simulación 3D automática para detectar la posición de interferencia se selecciona según sea necesario.
2. Todos los datos de procesamiento se ingresan mediante la pantalla táctil.
3. Según el cambio de materiales, cada curva se establece con un valor de compensación, una velocidad y un espacio de desmoldeo.
4. Cada curva de un tubo se puede programar con cinco secuencias de acción y velocidades de diez etapas, de modo que se mejora la eficiencia de procesamiento y se reduce el punto de interferencia.
5. El idioma chino/inglés se cambia para mostrarse en la pantalla táctil, y los clientes también pueden comprar la máquina instalada con otros idiomas.
6. El modo de alimentación comprende el modo de alimentación de sujeción o el modo de alimentación directa que se selecciona según sea necesario.
7. La coordenada XYZ se puede cambiar automáticamente a los valores de procesamiento YBC.
8. Después de compilar los datos, los datos están protegidos por una clave, de modo que se evita que los datos se modifiquen.
9. El sistema de control eléctrico está equipado con un intercambiador de calor para la disipación automática del calor; si es necesario, se puede comprar adicionalmente un refrigerador de tipo de control numérico, para garantizar la vida útil del sistema de control eléctrico.
10. Se instala un sistema automático de carga de aceite para reducir la fricción del tubo doblado. Prolonga la vida útil de la varilla central y mejora la calidad del tubo doblado.
