Datos del producto:
Pago y Envío Términos:
|
| Material: | acero inoxidable | Color: | azul y amarillo, |
|---|---|---|---|
| Poder: | CNC | El material/el metal procesó: | acero inoxidable |
| Automatización: | Automático | Tipo de la máquina: | Dobladora del tubo y del tubo |
| Resaltar: | doblador del tubo del CNC,doblador automatizado del tubo |
||

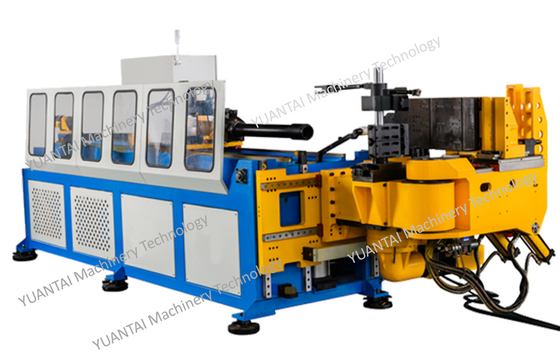

Doblador de tubo de escape de acero inoxidable automático con control numérico 3D con múltiples pilas y troquel de guía eléctrica
Condiciones de servicio del equipo.
(2) Presión de trabajo del aire comprimido p = 0.7MPa
(3) Consumo máximo de aire comprimido del motor principal 2m3/h
(4) Temperatura de funcionamiento del equipo 0-50 ℃
(5)Humedad relativa máxima 80%
(6)Potencia total instalada de equipos 44 kw
(7) Dimensión total del equipo (L * w * h) 8900 * 2100 * 18500 mm
Especificaciones técnicas
Adaptabilidad del proceso
2.2
Principales parámetros técnicos del equipo CNC90REM-6A
Radio de curvatura máximo aplicable de tubería de acero al carbono 1.5D como ejemplo | Φ89×2.0t | |
Radio de curvatura máximo aplicable de tubería de acero al carbono 1.0d como ejemplo | Φ63×2t | |
Radio de curvatura máximo aplicable de tubería de acero inoxidable 1.5D como ejemplo | Φ76×2t | |
Longitud máxima del mandril (a) | 5800 mm | |
*Carrera de alimentación máxima (b) | 4000 mm | |
Modo de alimentación | 直送或夹送 | |
*Diámetro máximo de plegado | 650 mm | |
Ángulo de flexión máximo | 190° | |
Diferencia R máxima | 100 | |
Altura total de herramientas | 360 mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05 mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
Lista de fabricantes de los principales componentes electrohidráulicos y neumáticos
No. |
Descripción |
Especificación |
Marca |
De |
Nota |
| 1 | SOCIEDAD ANÓNIMA | (Mitsubishi) + pantalla de computadora humana base de PC |
mitsubishi |
Japón | |
| 2 |
Pantalla a color de 15" |
Advantech |
Taiwán chino | ||
| 3 |
Servo motor |
mitsubishi |
Japón | ||
| 4 | servocontrolador |
mitsubishi |
Japón | ||
| 5 |
reductor |
Autocaravana Nabtesco |
Japón | ||
| 6 |
Interruptor fotoeléctrico |
OMRON |
Japón | ||
| 7 |
Componente eléctrico de baja tensión |
Schneider |
Francia | ||
| 8 |
Guía lineal de precisión |
HIWIN |
Taiwán chino |
Precisión de clase C | |
| 9 |
husillo de bolas |
HIWIN |
Taiwán chino |
Precisión de clase C | |
| 10 |
Reductor para eje C |
autocaravana nabtesco |
Japón | ||
| 11 |
Tarjeta de entrada de salida I/O |
Salir adelante por sí mismo |
