Datos del producto:
Pago y Envío Términos:
|
| Material: | Q235 | Automatización: | Automático lleno |
|---|---|---|---|
| uso: | Tubo | Color: | Azul y amarillo o según cliente requiera |
| Resaltar: | doblador del tubo del CNC,doblador automatizado del tubo |
||

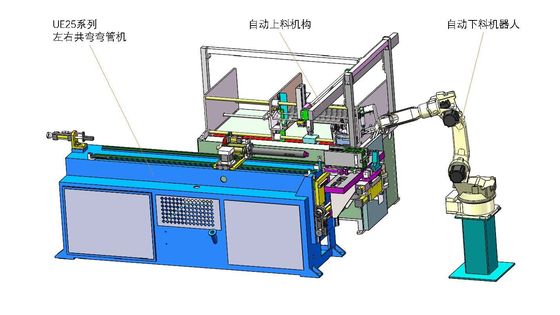

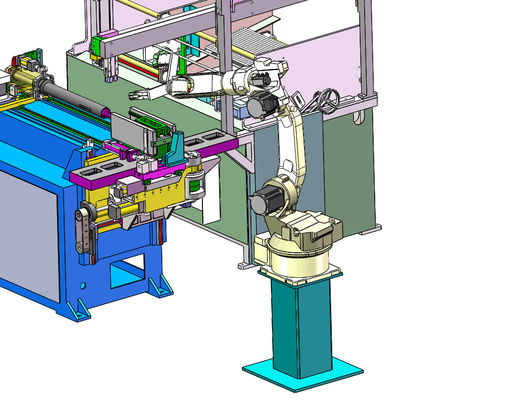

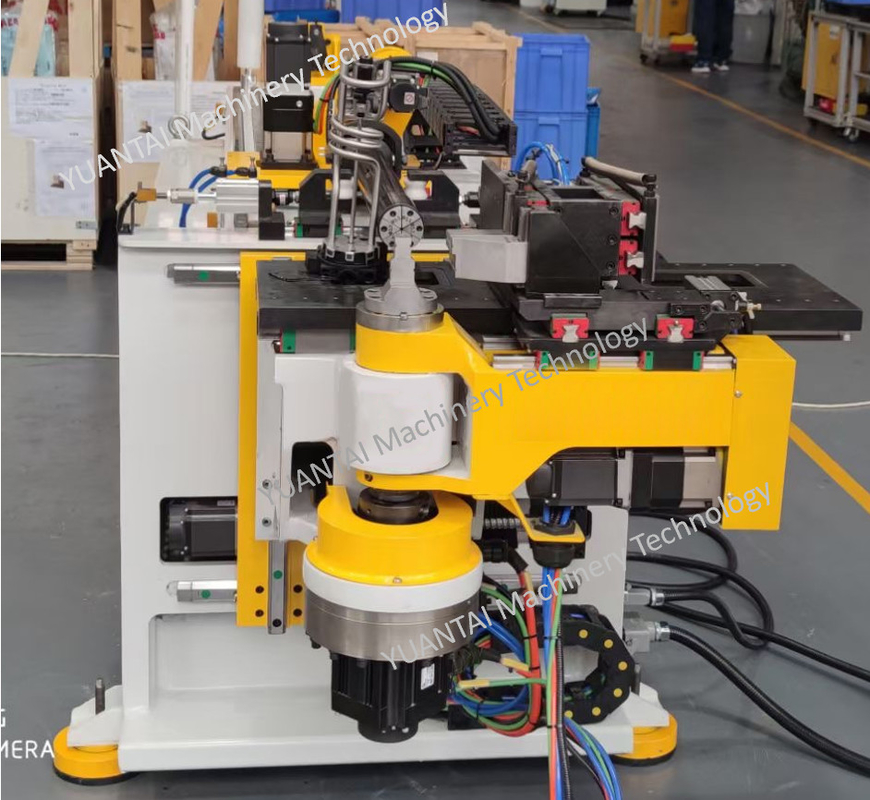

Tubo de reposacabezas de metal 25UE, tubo de carga y descarga automática, líneas de flexión izquierda y derecha
Principales Confiuraciones
| Especificación | Configuraciones principales | Unidad | 25 | |
| KFFDR | ||||
| MÁX.DE LA TUBERÍA (S=40kgf/mm2) | máx.Capacidad de flexión( S=40kgf/mm2) | milímetro | 25.1x2.0 | |
| MÁX.DE LA TUBERÍA/Para alimentación repetida | Diámetro exterior máximo de flexión al alimentar | milímetro | 25.1 | |
| Tubo Redondo / No Ferrosos ( S=25kgf/mm2) | tubo redondo/metal sin hierro(S=25kgf/mm2) | milímetro | 25,1x3,0 | |
| Tubo Redondo / Inoxidable ( S=60kgf/mm2) | barra redonda/acero inoxidable(S=60kgf/mm2) | milímetro | 25,1x1,2 | |
| Tubo cuadrado / Acero dulce ( S=40kgf/mm2) | tubo cuadrado/metal( S=40kgf/mm2) | milímetro | 20x1.5 | |
| Barra Redonda / Acero Dulce ( S=40kgf/mm2) | barra redonda( S=40kgf/mm2) | milímetro | 14 | |
| MÁX.Radio de curvatura | rango de radio de curvatura | milímetro | 15~85 | |
| MÁX.Radio de curvatura/tubo cuadrado | rango de radio de curvatura/tubo cuadrado | milímetro | 15~95 | |
| MÁX.Ángulo de flexión | rango de ángulo de flexión | la licenciatura | 190 | |
| Capacidad máxima de laminación ( S = 40 kgf / mm2 ) | capacidad de flexión máx. | S=40kgf/mm2 | milímetro | 25,1x1,8 |
| Radio de rodadura | radio de curvatura min. | milímetro | ≧7D | |
| Tubo Redondo / No Ferrosos ( S=25kgf/mm2) | tubo redondo/metal sin hierro(S=25kgf/mm2) | milímetro | 25,1x3,0 | |
| Tubo Redondo / Inoxidable ( S=60kgf/mm2) | barra redonda/acero inoxidable(S=60kgf/mm2) | milímetro | 25,1x1,2 | |
| Tubo cuadrado / Acero dulce ( S=40kgf/mm2) | tubo cuadrado/metal( S=40kgf/mm2) | milímetro | 20x1.5 | |
| Barra Redonda / Acero Dulce ( S=40kgf/mm2) | barra redonda( S=40kgf/mm2) | milímetro | 14 | |
| MÁX.Diferencia entre dos radios | espacio máximo entre R1-R2 | milímetro | 40 | |
| MÁX.Longitud sobre mandril | distancia máxima del núcleo de perforación | milímetro | 1500 | |
| Altura de trabajo | altura del banco de trabajo(desde el centro del molde hasta el suelo) | milímetro | 1100 | |
| Altura de la línea central del utillaje | altura de la línea central del molde | milímetro | 28 | |
| Fecha de nacimientoVelocidad | doblando(fecha de nacimiento)velocidad | grados/seg | 186 | |
| Precisión de fecha de nacimiento | doblando(fecha de nacimiento)precisión | la licenciatura | ±0,05 | |
| DBBVelocidad | alimentación(DBB)velocidad | mm/s | 730 | |
| Precisión de fecha de nacimiento | alimentación(DBB)precisión | milímetro | ±0,05 | |
| POBVelocidad | doblando(POB)velocidad | grados/seg | 320 | |
| Precisión de POB | doblando(POB)precisión | la licenciatura | ±0,05 | |
| Motor para Hidráulico | motor del sistema hidraulico | kilovatios | 3.0 | |
| Poder total | poder total | kilovatios | 9.15 | |
| Presión máxima | presión máxima | kgf/cm2 | 70 | |
| Presión.predeterminada | presión preestablecida | kgf/cm2 | 50 | |
| Capacidad del tanque hidráulico | volumen del tanque de aceite | litro | 120 | |
| Ancho Total | ancho de la máquina | milímetro | 900 | |
| Altura total | altura de la máquina | milímetro | 1400 | |
| Largo total | longitud de la máquina | milímetro | 3000 | |
| Peso total | peso de la máquina | kgw | 1500 |
| Descripción para coponnet | Proveedor |
| autómata de control |
(MITSUBISHI)
|
| ordenador personal | ADVANTECH |
| Software | HT |
| componente electrico de bajo voltaje | Schneider |
| Servomotor de alimentación Y | (MITSUBISHI) |
| servocontrolador Y | (MITSUBISHI) |
| Servomotor de rotación B | (MITSUBISHI) |
| Servocontrolador de rotación B | (MITSUBISHI) |
| Servomotor de flexión C | (MITSUBISHI) |
| Servocontrolador de flexión C | (MITSUBISHI) |
| Servomotor de movimiento horizontal | (MITSUBISHI) |
| Servocontrolador de movimiento horizontal | (MITSUBISHI) |
| Servomotor de movimiento vertical | (MITSUBISHI) |
| Servomotor de movimiento de herramientas | (MITSUBISHI) |
| Válvula eléctrica hidráulica | Siete océanos |
| el microinterruptor | OMRON |
| detector de soldadura | Yangming/Taiwán |
| Interruptor inductivo de proximidad | Yangming/Taiwán |
| Bomba de aceite | Alta tecnología/Taiwán |
| Tarjeta de entrada de E/S | salir adelante por sí mismo |
| Guia lineal | HIWIN |
| Pelota | HIWIN |
| Llevando | NSK |
| Componente de sellado | Puertas, Alemania |
| reductor | Muratar |
