Datos del producto:
Pago y Envío Términos:
|
| Módulo no.: | CNC 18ROJO | rotar el brazo: | YK-AL30-B-*-R |
|---|---|---|---|
| Precisión: | ±0.05 | Velocidad máxima: | 180°/seg |
| Tubo redondo/tubo del hierro: | 18x1.6t | Tipo: | Automático |
| Resaltar: | doblador del tubo del CNC,doblador del tubo del mandril del CNC |
||
| características de la máquina | parámetro técnico principal | ||
| (1) servo doblado eléctrico | máxima capacidad |
tubo redondo/tubo de hierro ( S=40kgf/mm ) |
18x1.6t |
| (2) servomotor y reductor importados | Tubo redondo/tubo de metal sin hierro (S=25kgf/mm) |
20x2.0t | |
| (3) Sistema de software de I + D independiente | Tubo redondo/tubo de acero inoxidable ( S=60kgf/mm ) |
18x0.8t | |
| (4) troquel de 1 a 6 capas opcional | Tubo cuadrado/Tubo de metal ( S=40kgf/mm ) |
15x15x1.2t | |
| (5) Tipo de motor completo de 11 ejes opcional | Barra redonda (S=40kgf/mm) | 8 | |
| máxima capacidad | precisión | ±0,05 | |
| máxima velocidad | 180°/seg | ||
| Eje de alimentación de material servo | precisión | 0,05 mm | |
| máxima velocidad | 1200 mm/s | ||
| Eje de rotación del tubo servo | precisión | 0.05 | |
| máxima velocidad | 300°/seg |
Parámetro técnico del brazo giratorio de alimentación de material
| Modelo | YK-AL30-B-*-R |
|
tamaño del tubo de proceso |
Máx. 3000 mm Mín. 300 mm |
|
diámetro del tubo de proceso |
Máx. 40 mm Mín. 15 mm |
|
Modelo |
YK-AL30-BWR |
|
tamaño del tubo de proceso |
Máx. 3000 mm Mín. 300 mm |
| Diámetro del tubo de proceso | Máx. 60 mm Mín. 12 mm |
Características de la máquina:

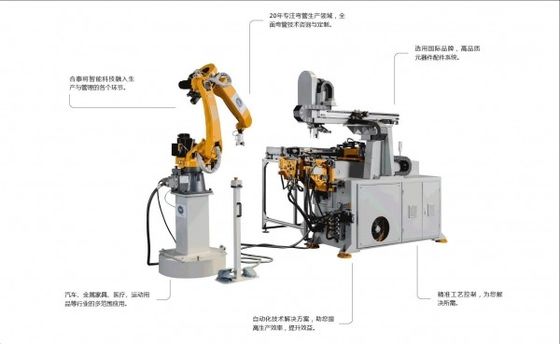

1, estación de trabajo automática de la máquina dobladora de tubos, formación de tubos en una sola vez.
2, reduce la mano de obra, ahorra costes laborales.

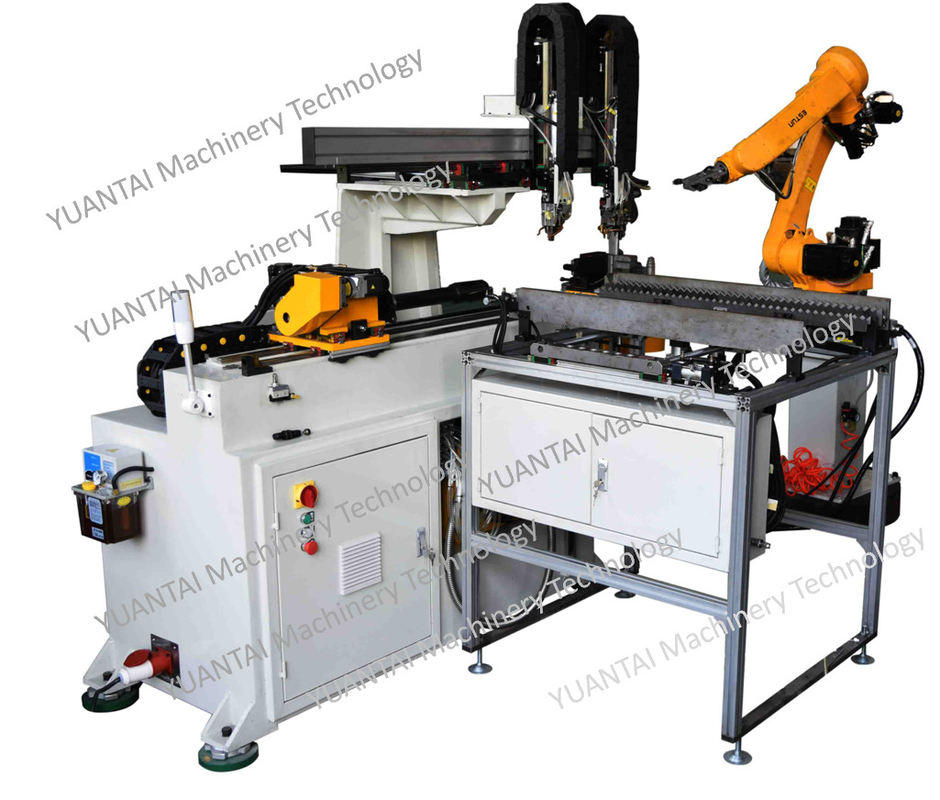

3, dos máquinas de alimentación automática alimentan cada una a la dobladora de tubos automáticamente, y un robot carga y paletiza las dos dobladoras de tubos al mismo tiempo.
4, todo el proceso está controlado por PLC, con interfaz hombre-máquina de pantalla táctil, la eficiencia se mejora por completo
5, Identificación automática de soldaduras de tubos para hacer que la máquina de doblado de tubos evite la costura de soldadura
6, use un robot industrial para cargar y descargar el apilamiento
Aplicaciones:
Automóviles, motocicletas, aviones, bicicletas, bicicletas para niños, equipos de gimnasia, muebles, equipos para exteriores, aire acondicionado, maquinaria para alimentos, tubos nucleares como reactores, evaporadores e intercambiadores de calor
Características
1. La función de simulación 3D automática para detectar la posición de interferencia se selecciona según sea necesario.
2. Todos los datos de procesamiento son ingresados por la pantalla táctil
3. Según el cambio de materiales, cada curva se establece con un valor de compensación, una velocidad y un espacio de desmoldeo.
4. Cada curva de un tubo se puede programar con cinco secuencias de acción y velocidades de diez etapas, de modo que se mejora la eficiencia de procesamiento y se reduce el punto de interferencia.
5. El idioma chino/inglés se cambia para mostrarse en la pantalla táctil, y los clientes también pueden comprar la máquina instalada con otros idiomas
6. El modo de alimentación comprende el modo de alimentación de sujeción o el modo de alimentación directa que se selecciona según sea necesario.
7. La coordenada XYZ se puede cambiar automáticamente a los valores de procesamiento YBC
8. Después de compilar los datos, los datos están protegidos por una clave, de modo que se evita que los datos se modifiquen.
9. El sistema de control eléctrico está equipado con un intercambiador de calor para la disipación automática del calor; si es necesario, se puede comprar adicionalmente un refrigerador de tipo de control numérico, para garantizar la vida útil del sistema de control eléctrico.
10. Se instala un sistema automático de carga de aceite para reducir la fricción del tubo doblado. Prolonga la vida útil de la varilla central y mejora la calidad del tubo doblado.
