Datos del producto:
Pago y Envío Términos:
|
| Módulo no.: | CNC65RES+RBE+TB | Diámetro de doblez máximo: | 500m m |
|---|---|---|---|
| Ángulo de plegado máximo: | 190° | Exactitud: | ±0.05° |
| Peso bruto de la máquina: | 4800kg | Máquina sizeL.W.H (cm): | 5300×1500×1080 |
| Resaltar: | dobladora del tubo automático,doblador automatizado del tubo |
||

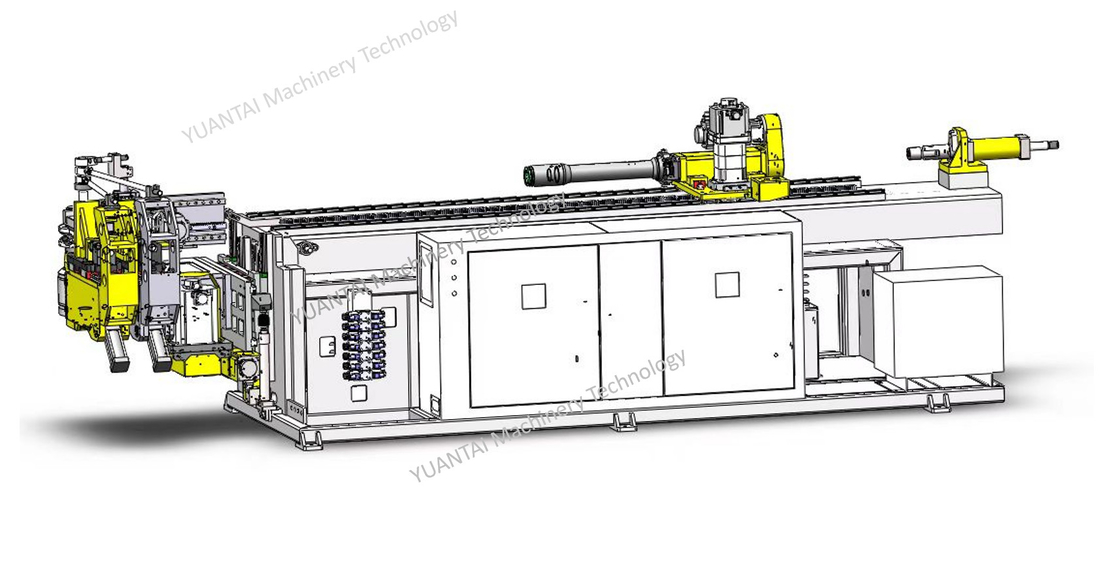

Dobladora de tubos de transmisión híbrida de aceite y electricidad CNC65RES + RBE + TB máquina dobladora de refuerzo de extensión de curva de cola (modelo de patente)
Parámetros técnicos-Máquina dobladora de tubos YUANTAI
| Tome el radio de curvatura máximo del tubo de acero al carbono es 1.5 por ejemplo | ￠65×2.5t | |
| Tome el radio de curvatura máximo del tubo de acero inoxidable es 1.5 por ejemplo | 51 × 2,5 t | |
| Longitud máxima del núcleo de perforación (a) | 4600 mm | |
| Carrera de alimentación máxima (b) | 3600 mm | |
| forma de alimentación | Alimentación única o alimentación múltiple | |
| Diámetro máximo de flexión | 500 mm | |
| Ángulo de flexión máximo | 190° | |
| Cantidad de flexión configurable de cada accesorio de tubería | 100 curvas | |
| Velocidad de trabajo | Velocidad de doblado de tubos | Max90deg/seg |
| Velocidad de rotación del tubo | Máx. 120 grados/seg. | |
| Velocidad de alimentación | Máx. 500 mm/s | |
| Precisión | Ángulo de flexión del tubo | ±0,05° |
| Ángulo de rotación del tubo | ±0,05° | |
| Longitud de alimentación | ±0,1 mm | |
| Modo de entrada de datos | Valor de coordenadas (XYZ) o valor de trabajo (YBC) | |
| Potencia del motor del servo giratorio del tubo | 750W | |
| Potencia del motor del servo de flexión | 11KW | |
| Potencia del motor del servo de alimentación. | 5KW | |
|
Potencia del servomotor de Cambio de molde |
--- | |
|
Potencia del servomotor de Molde en movimiento |
--- | |
| Caballos de fuerza del motor hidráulico | 5KW | |
| Peso bruto de la máquina (kg) | 4800kg | |
|
5300×1500×1080 | |
Lista de piezas principales compradas
| Nombre de la parte | Marca /Origen |
| SOCIEDAD ANÓNIMA | MITSUBISHI)/Japón |
| Pantalla a color de 10″ | Advantech/Taiwán |
| Servomotor de alimentacion electronica | MITSUBISHI/Japón |
| Servoaccionamiento de alimentación electrónica | MITSUBISHI/Japón |
| Servomotor de doblado electronico | MITSUBISHI/Japón |
| Servoaccionamiento de plegado electrónico | MITSUBISHI/Japón |
| Servomotor de tubo rotativo electronico | MITSUBISHI/Japón |
| Servoaccionamiento de plegado electrónico | MITSUBISHI/Japón |
| interruptor optoelectrónico | OMRON/Japón |
| reductor | Teijin/Japón |
| Llevando | NSK/Japón |
| Tubería de aceite de alta presión | LIANHUI/China |
| Elemento de sellado | GATES/Alemania |
| Electroválvula hidráulica | SIETE OCÉANO/Taiwán |
| Golpe hidráulico | HYTAC/Taiwán |
| Tarjeta de entrada de E/S | Salir adelante por sí mismo |
Descripción de la función CNC65RES+RBE
Máquina dobladora automática CNC 3D, se ajusta al diseño de estructura mecánica de alta rigidez y al nivel de tecnología de precisión del principio de la mecánica dinámica, bajo la fuerza estructural, el diseño simple de la mano dobladora y el cabezal de la máquina dobladora proporcionan el máximo espacio de flexión, lo que hace que el rango de interferencia de máquina mínimo. Equipado con un sistema de operación de procedimiento automático, asegurando que todo tipo de trabajo de doblado de tubos de acero pueda cumplir fácilmente con los requisitos de producción en masa y alta precisión
BE es un modelo de gama alta especialmente desarrollado para requisitos de alta tecnología de flexión, mecanismo de asiento de alimentación especial con diseño de cambio de engranaje patentado. Puede doblar fácilmente en condiciones límite que no pueden alcanzar los modelos generales, como radio de flexión mínimo, espesor delgado.
Se adopta un servocontrol proporcional para doblar y aumentar, lo que mejora aún más la precisión y la eficiencia garantiza la consistencia del producto.
