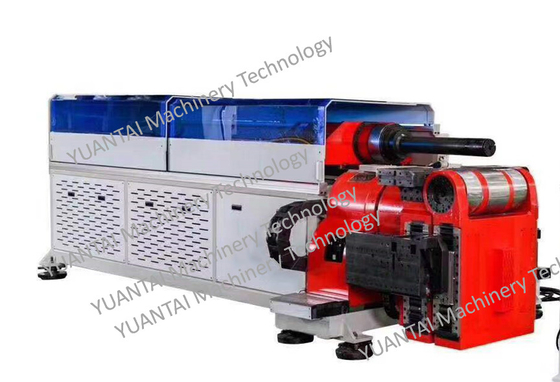

Dobladora de tubos coaxiales izquierda y derecha CNC45XE
La máquina dobladora de tubos tiene funciones de doblado tanto a la izquierda como a la derecha, ya que la máquina dobladora de tubos individual interferirá con la pieza de trabajo, esta máquina se puede completar en una sola vez;El eje CNC8 es controlado por servo independiente, todas las acciones se pueden ajustar con precisión en la pantalla táctil, la precisión es muy alta.El modelo tiene la función de configurar el tirador del mandril por adelantado y el sistema de lubricación automática del mandril.
Material adaptado: tubería de acero, acero inoxidable, tubería de cobre, tubería de aluminio, etc.
Industria de aplicación recomendada:
Accesorios para automóviles (tubo de aceite para frenos, silenciador, asientos), motocicletas, equipos saludables, aire acondicionado, bicicletas, muebles de acero, artículos sanitarios, etc.
| modelo |
20XE |
25XE |
32XE |
45XE |
65XE |
85XE |
| tubo redondo/tubo de hierro( S=40kgf/mm2 ) |
φ20x2.0t |
φ25x1.5t |
φ30x2.0t |
φ48x2.0t |
φ65x2.0t |
φ80.2x2.0t |
| tubo redondo/tubo de metal sin hierro (S=25kgf/mm2) |
φ20x2.0t |
φ25x2.0t |
φ30x3.5t |
φ48x3.5t |
φ65x3.5t |
φ80.2x3.5t |
| tubo redondo/acero inoxidable( S=60kgf/mm2 ) |
φ18x2.0t |
φ18x2.0t |
φ28.6x1.3t |
φ42x1.5t |
φ60x1.5t |
φ80.2x1.5t |
| tubo cuadrado/tubo de metal (S=40kgf/mm2) |
18x18x2.0t |
20x20x2.0t |
25.4x25.4x1.5t |
35x35x2.0t |
50x50x2.0t |
60x60x2.0t |
| barra redonda ( S = 40 kgf / mm2 ) |
φ12 |
φ12 |
φ20 |
φ30 |
φ35 |
φ40 |
| velocidad de flexión |
220°/seg |
220°/seg |
172°/seg |
90°/seg |
90°/seg |
90°/seg |
| precisión de plegado |
±0,05° |
±0,05° |
±0,01° |
±0,01° |
±0,01° |
±0,01° |
| Velocidad de alimentación de materiales |
1200 mm/s |
1200 mm/s |
1000 mm/s |
800 mm/s |
700 mm/s |
700 mm/s |
| material Precisión de alimentación |
±0,05 mm |
±0,05 mm |
±0,02 mm |
±0,02 mm |
±0,02 mm |
±0,02 mm |
| Velocidad de rotación del tubo |
300°/seg |
300°/seg |
300°/seg |
240°/seg |
200°/seg |
200°/seg |
| Precisión de rotación del tubo |
±0,05° |
±0,05° |
±0,02° |
±0,02° |
±0,02° |
±0,02° |
| Velocidad de rotación del cabezal de la máquina |
180°/seg |
180°/seg |
120°/seg |
100°/seg |
80°/seg |
80°/seg |
| Precisión de rotación del cabezal de la máquina |
±0,05° |
±0,05° |
±0,01° |
±0,01° |
±0,01° |
±0,01° |
| Velocidad de subida y bajada del cabezal de la máquina |
300 mm/s |
300 mm/s |
220 mm/s |
160 mm/s |
120 mm/s |
120 mm/s |
| Precisión arriba y abajo del cabezal de la máquina |
±0,05 mm |
±0,05 mm |
±0,03 mm |
±0,03 mm |
±0,03 mm |
±0,03 mm |
| Velocidad izquierda y derecha del cabezal de la máquina |
240 mm/s |
240 mm/s |
200 mm/s |
160 mm/s |
160 mm/s |
160 mm/s |
| Precisión izquierda y derecha del cabezal de la máquina |
±0,05 mm |
±0,05 mm |
±0,03 mm |
±0,03 mm |
±0,03 mm |
±0,03 mm |
| -Máquina no estándar, se puede personalizar |
Características
1. Tipo de computadora de uso industrial: el sistema operativo WINDOWS está instalado internamente y se usa junto con el servosistema Mitsubishi, además de la conducción servo Mitsubishi, también se proporciona la administración de archivos conveniente propiedad del sistema operativo WINDOWS; y los archivos pueden ser almacenado en el disco duro o en el disco blando, de modo que el número de grupo de compilación se expanda ilimitadamente.
2. La función de simulación 3D automática para la formación de tubos se selecciona según sea necesario.
3. Se proporciona una función automática de detección de fallas y errores, y los errores y fallas se muestran en la pantalla, para que el operador pueda solucionar los problemas con mucha facilidad.
4. La función de simulación 3D automática para detectar la posición de interferencia se selecciona según sea necesario.
5. Todos los datos de procesamiento son ingresados por la pantalla táctil
6. Según el cambio de materiales, cada curva se establece con un valor de compensación, una velocidad y un espacio de desmoldeo.
7. El sistema de control eléctrico está equipado con un intercambiador de calor para la disipación automática del calor; si es necesario, se puede comprar adicionalmente un refrigerador de control numérico, para garantizar la vida útil del sistema de control eléctrico.
8. Se instala un sistema automático de carga de aceite para reducir la fricción del tubo doblado. Prolonga la vida útil de la varilla central y mejora la calidad del tubo doblado.
9. La máquina se puede conectar con una impresora para imprimir los datos que se muestran en la pantalla.
10. La interfaz de comunicación se puede instalar según sea necesario, que se puede conectar a nuestra empresa. Nuestro ingeniero proporcionará un servicio remoto de monitoreo en tiempo real, actualización de datos, verificación de fallas, etc.
Aplicaciones:
Automóviles, motocicletas, aviones, bicicletas, bicicletas para niños, equipos de gimnasia, muebles, equipos para exteriores, aire acondicionado, maquinaria para alimentos, tubos nucleares como reactores, evaporadores e intercambiadores de calor
Nuestra compañía:
Yuantai (Zhangjiagang) Maquinaria Technology Co., Ltd.es una empresa de tecnología líder que se especializa en la fabricación y desarrollo de máquinas dobladoras de tubos CNC.Muchos tipos de dobladoras de tubos CNC desarrolladas por la compañía se encuentran en el nivel líder en el país y en el extranjero e incluso en el mundo, alcanzando el nivel líder sincrónico mundial.
La compañía desarrolló de forma independiente el sistema de control de la máquina dobladora de tubos CNC totalmente eléctrica que se encuentra en el nivel líder de la industria y obtuvo docenas de patentes.En el diseño mecánico se utilizan técnicas avanzadas como el diseño de simulación de información dinámica tridimensional y el análisis de fuerza de elementos finitos.
