Datos del producto:
Pago y Envío Términos:
|
| Automatización: | Automático | Material: | tubo del metal |
|---|---|---|---|
| Tipo: | Herramientas de doblez del CNC | Poder: | Control eléctrico |
| Velocidad de doblez: | 90°/sec | Precisión de plegado: | 0,05 |
| Resaltar: | doblador del tubo del CNC,doblador automatizado del tubo |
||

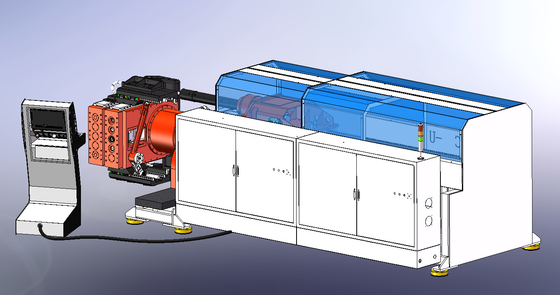

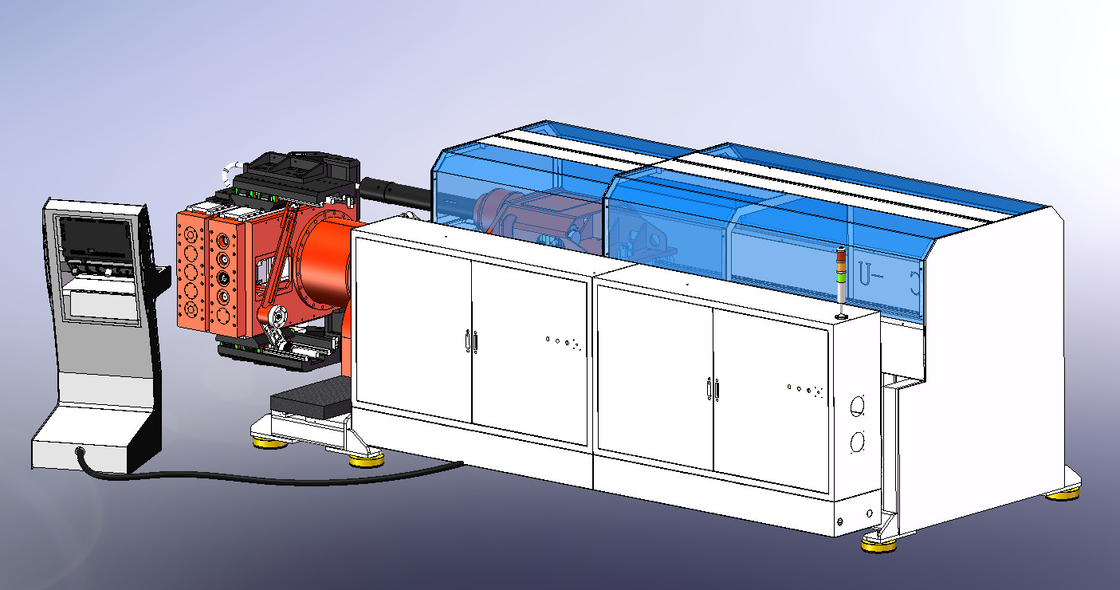

Dobladora de tubos coaxiales izquierda y derecha CNC85XE
Material adaptado: tubería de acero, acero inoxidable, tubería de cobre, tubería de aluminio, etc.
Industria de aplicación recomendada:
Accesorios para automóviles (tubo de aceite para frenos, silenciador, asientos), motocicletas, equipos saludables, aire acondicionado, bicicletas, muebles de acero, artículos sanitarios, etc.
| modelo | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tubo redondo/tubo de hierro( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| tubo redondo/tubo de metal sin hierro (S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| tubo redondo/acero inoxidable( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| tubo cuadrado/tubo de metal (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| barra redonda ( S = 40 kgf / mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| velocidad de flexión | 220°/seg | 220°/seg | 172°/seg | 90°/seg | 90°/seg | 90°/seg |
| precisión de plegado | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Velocidad de alimentación de materiales | 1200 mm/s | 1200 mm/s | 1000 mm/s | 800 mm/s | 700 mm/s | 700 mm/s |
| material Precisión de alimentación | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Velocidad de rotación del tubo | 300°/seg | 300°/seg | 300°/seg | 240°/seg | 200°/seg | 200°/seg |
| Precisión de rotación del tubo | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Velocidad de rotación del cabezal de la máquina | 180°/seg | 180°/seg | 120°/seg | 100°/seg | 80°/seg | 80°/seg |
| Precisión de rotación del cabezal de la máquina | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Velocidad de subida y bajada del cabezal de la máquina | 300 mm/s | 300 mm/s | 220 mm/s | 160 mm/s | 120 mm/s | 120 mm/s |
| Precisión arriba y abajo del cabezal de la máquina | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Velocidad izquierda y derecha del cabezal de la máquina | 240 mm/s | 240 mm/s | 200 mm/s | 160 mm/s | 160 mm/s | 160 mm/s |
| Precisión izquierda y derecha del cabezal de la máquina | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Máquina no estándar, se puede personalizar | ||||||
ventajas:
1. Bajo costo de capacitación de operadores, alta eficiencia de producción y uniformidad del producto.
2. Impulsado por servomotores eléctricos. En comparación con el accionamiento hidráulico, tiene una mayor estabilidad y una vida útil más prolongada. No es necesario preocuparse por las fugas de aceite o la temperatura de trabajo.
3. Doblado de tubos sin espacios, con alta precisión y eficiencia de procesamiento de larga duración, fácil de operar. Tiene buena compatibilidad.
4. De tamaño pequeño, bajo nivel de ruido.
5. Bajo costo de funcionamiento, con el mejor rendimiento de costos para el procesamiento de tubos.
6. Ampliamente utilizado en el procesamiento de tubos de diámetro pequeño, por ejemplo, tubos de aire acondicionado y tubos de aceite para automóviles.
Modelos estándar: 1~5 pilas, 4~6 servomotores
Motor avanzado: 11 servomotores totalmente eléctricos
Aplicaciones:
Automóviles, motocicletas, aviones, bicicletas, bicicletas para niños, equipos de gimnasia, muebles, equipos para exteriores, aire acondicionado, maquinaria para alimentos, tubos nucleares como reactores, evaporadores e intercambiadores de calor
Características
1. El sistema de control eléctrico utiliza controladores japoneses famosos, como servocontroladores, servomotores, módulos de posicionamiento y CPU fabricados por Mitsubishi Corporation, y tiene un alto rendimiento y buena estabilidad.
2. La CPU ultra grande de Mitsubishi puede acomodar 400 grupos de archivos para compilar, si es necesario, el software de transmisión adicional se compra e instala en la computadora, y los documentos y archivos se almacenan en el disco duro, de modo que el número de compilación grupos se expande ilimitadamente.
3. Tipo de computadora de uso industrial: el sistema operativo WINDOWS está instalado internamente y se usa junto con el servosistema Mitsubishi, además de la conducción servo Mitsubishi, también se proporciona la administración de archivos conveniente propiedad del sistema operativo WINDOWS; y los archivos pueden ser almacenado en el disco duro o en el disco blando, de modo que el número de grupo de compilación se expanda ilimitadamente.
4. Cada curva de un tubo se puede programar con cinco secuencias de acción y velocidades de diez etapas, de modo que se mejora la eficiencia de procesamiento y se reduce el punto de interferencia.
5. El idioma chino/inglés se cambia para mostrarse en la pantalla táctil, y los clientes también pueden comprar la máquina instalada con otros idiomas
6. El modo de alimentación comprende el modo de alimentación de sujeción o el modo de alimentación directa que se selecciona según sea necesario.
7. La función de simulación 3D automática para detectar la posición de interferencia se selecciona según sea necesario.
8. Después de compilar los datos, los datos están protegidos por una clave, de modo que se evita que los datos se modifiquen.
9. El sistema de control eléctrico está equipado con un intercambiador de calor para la disipación automática del calor; si es necesario, se puede comprar adicionalmente un refrigerador de tipo de control numérico, para garantizar la vida útil del sistema de control eléctrico.
10. Se instala un sistema automático de carga de aceite para reducir la fricción del tubo doblado. Prolonga la vida útil de la varilla central y mejora la calidad del tubo doblado.
